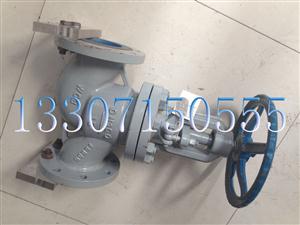

J41H型-法蘭連接截止閥（WCB）
J41H型-法蘭連接截止閥（WCB）詳細介紹
【產品 描述 】
截止閥 （stop valve,Globe Valve）的啟閉件是塞形的閥瓣 , 密封面呈平面或錐面 , 閥瓣沿閥座的中心線作直線運動 .閥桿的運動形式 , （通用名稱：暗桿），也有升降旋轉桿式 , （通用名稱：明桿）截止閥是指關閉件（閥瓣）沿閥座中心線移動的 閥門 . 根據閥瓣的這種移動形式 , 閥座通口的變化是與閥瓣行程 成正比例 關系 . 由于該類閥門的閥桿開啟 或關閉行程相對較短 , 而且具有非常可靠的切斷功能 , 又猶豫閥座通口 的變化與閥瓣的形成成正比例關系 , 非常適合于對流量 的調節 . 因此 , 這種類型的節流截止閥閥類 非常適合作為切斷或調節以及節流用 .
【產品特點】
1、 結構簡單，制造和維修比較方便；
2、工作行程小，啟閉時間短；
3、密封性好，密封面間磨擦力小，壽命較長。

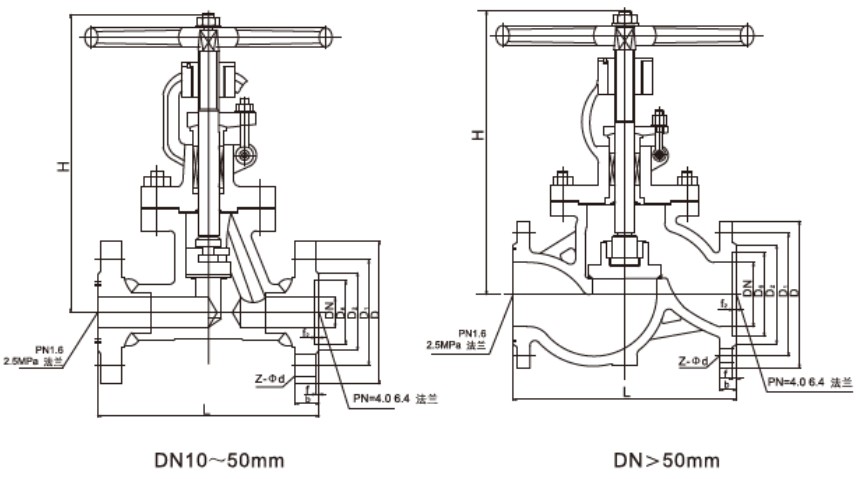

【結構圖】
一、主要性能規范（The main technical date）
|
型號 |
J41H-16C |
J41H-25C |
J41H-40C |
J41H-63C |
J41H-100C |
J41H-160C |
|
|
公稱壓力 （PN） |
16 |
25 |
40 |
63 |
100 |
160 |
|
|
試驗壓力 （MPa） |
強度 |
2.4 |
3.8 |
6.0 |
9.45 |
15.0 |
24.0 |
|
密封 |
1.8 |
2.8 |
4.4 |
6.93 |
11.0 |
17.8 |
|
|
適用溫度 （℃） |
灰鑄鐵（HT200）≤200℃；球墨鑄鐵（QT4500）≤350℃；鑄鋼（WCB）≤425℃；鉻鉬鋼（WC6）≤550℃ |
||||||
|
適用介質 |
水、蒸汽、油品。 |
||||||
二、主要零件材料（Materials for main parts）
|
型號 |
閥體、閥蓋 |
閥瓣、閥座 |
閥桿 |
閥桿螺母 |
填料 |
手輪 |
|
J41H-16 |
灰鑄鐵 |
2Cr13 |
2Cr13 |
鑄鋁青銅 |
柔性石墨 |
球墨鑄鐵 |
|
J41H-16Q |
球墨鑄鐵 |
2Cr13 |
2Cr13 |
鑄鋁青銅 |
柔性石墨 |
球墨鑄鐵 |
|
J41H-25Q |
球墨鑄鐵 |
2Cr13 |
2Cr13 |
鑄鋁青銅 |
柔性石墨 |
球墨鑄鐵 |
|
J41H-16C |
WCB |
2Cr13 |
2Cr13 |
鑄鋁青銅 |
柔性石墨 |
球墨鑄鐵 |
|
J41H-25Q |
WCB |
2Cr13 |
2Cr13 |
鑄鋁青銅 |
柔性石墨 |
球墨鑄鐵 |
|
J41H-40C |
WCB |
2Cr13 |
2Cr13 |
鑄鋁青銅 |
柔性石墨 |
球墨鑄鐵 |
|
J41H-63C |
WCB |
2Cr13 |
2Cr13 |
鑄鋁青銅 |
柔性石墨 |
球墨鑄鐵 |
|
J41H-100C |
WCB |
2Cr13 |
2Cr13 |
鑄鋁青銅 |
柔性石墨 |
球墨鑄鐵 |
|
J41H-160I |
鉻鉬鋼 |
硬質合金 |
鉻鉬鋼 |
鑄鋁青銅 |
柔性石墨 |
球墨鑄鐵 |
三、主要外形尺寸、連接尺寸及重量 (The main size of appearance and weight)
|
公稱直徑（mm） |
L |
H |
D 0 |
參考重量 |
|
DN20 |
150 |
154 |
120 |
4.5Kg |
|
DN25 |
160 |
156 |
120 |
5.0Kg |
|
DN32 |
180 |
182 |
160 |
6.5Kg |
|
DN40 |
200 |
182 |
160 |
8.5Kg |
|
DN50 |
230 |
188 |
160 |
12Kg |
|
DN65 |
290 |
342 |
200 |
25Kg |
|
DN80 |
310 |
347 |
240 |
32Kg |
|
DN100 |
350 |
365 |
240 |
42Kg |
|
DN125 |
400 |
422 |
280 |
50Kg |
|
DN150 |
480 |
485 |
360 |
82Kg |
|
DN200 |
600 |
568 |
480 |
138Kg |
|
DN250 |
622 |
780 |
480 |
185Kg |
|
DN300 |
698 |
820 |
520 |
225Kg |
【備注事項】
以上參數均為參考實際以實時情況咨詢為準！有關技術方面及未注明參數請咨詢電話：4008241666；銷售價格咨詢：13307150555.
