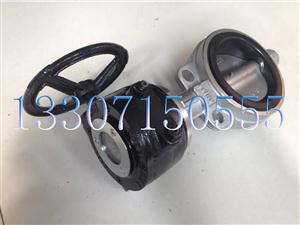

D371X型-蝸輪傳動對夾式軟密封蝶閥(CF8)
D371X型-蝸輪傳動對夾式軟密封蝶閥(CF8)詳細介紹
【 產品簡介 】
渦輪傳動對夾式軟密封蝶閥 由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤ 135 ℃ 內 食品、醫藥、化工、石油、電力、輕紡、造紙等 行業 給排水 、 氣體管道上作調節流量和截流介質的作用。D371X 型 蝶閥是一種渦輪式對夾軟密封蝶閥，對夾式蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內 ， 圓盤形蝶板繞著軸線旋轉，旋轉角度為0° ~ 90° 范圍 之間，可以起到流量調節的作用，當蝶板旋轉到90°時，閥門達到最大 敞開 。 對夾式蝶閥結構簡單、體積 甚小 、重量 輕盈 ，只由少數幾個零件組成且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降 極小 ，故具有較好的流量控制特性。蝶閥有彈性軟密封和金屬密封兩種密封型式 ，不過 D371X型為 彈性軟密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊 。 采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性軟密封則具有受溫度限制的缺陷。如果要求蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型 ， 蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。本類閥門在管道中一般應當水平安裝 。 常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。
【 產品特點 】
1、D371X型蝶閥 采用雙偏心結構，具有越關越緊的密封 特性 ，密封性能 牢靠 。
2、 密封副材料 采用 不銹鋼 閥板與 丁腈耐油 等適應介質的 橡膠配對， 增長使用 壽命。
3、 橡膠密封圈 通常 可位于閥體上，也可以 置于 蝶板上，可適用不同 化學成分 的介質， 給 用戶 保障 。
4、 蝶板采用框架結構，強度 交 高， 流通 面積大 且 流阻小。
5、閥體 整體烤漆、能有效地防止銹蝕且 只需 更換密封閥座密封材料，就可使用于不同介質 的輸送 。
6、D371X型蝶閥 具有雙向密封功能，密封性能可靠達到雙向密封零泄漏 。 安裝時不受介質流向的控制，也不受空間位置的影響，可 置于 任何方向安裝。
7、D371X型蝶閥 結構獨特，操作靈活， 啟閉輕松 ， 維修及安裝 方便。
【應用領域】
用于硫磺制酸系統中的焚硫、轉化、干吸 管路階段 ，被 施工方認定為 ：密封性能好 、 運轉 輕盈、抗腐蝕強、耐高溫好、 操作靈活、使用安全可靠的 等優點 ， 獲得了大量 推廣使用。還廣泛用于化工、 石油 、冶煉、醫藥、食品等行業中蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水、堿液、海水、硝酸、鹽酸、硫酸、磷酸等介質的管路上作為調節和截流裝置使用。 彈性密封蝶閥 適用于溫度-23℃ ~ 200℃，公稱壓力≤2.5Mpa的管道 輸送。
【密封品種】
氯丁橡膠 ， 英語簡稱CR ， 型號代號 X或J 。 耐高溫 + 82℃ ； 耐低溫 -40℃ ； 適用溫度0~+80℃ 工作環境。
丁晴橡膠 ， 英語簡稱NBR ， 型號代號 XA或JA 。 耐高溫 + 93℃ ； 耐低溫-40℃ ； 適用溫度-20~+82℃ 工作環境。
乙丙橡膠 ， 英語簡稱EPDM ， 型號代號XB或JB 。 耐高溫 + 150℃ ； 耐低溫-40℃ ； 適用工作溫度-40~+125℃ 工作環境。
聚四氟乙烯 ， 英語簡稱PTFE ， 型號代號F 、 XC或JC 。 耐高溫 + 232℃ ； 耐低溫-268℃ ； 適用溫度-30~+150℃ 工作環境。
硅橡膠英語 ，英文 簡稱SI ， 型號代號XD或JD 。 耐高溫 + 250℃ ； 耐低溫度-70℃ ； 適用溫度-70~+150℃ 工作環境。
氟橡膠 ， 英語簡稱VITON ， 型號代號XE或JE 。 耐高溫 + 204℃ ； 耐低溫-23℃ ； 適用溫度 - 23~+150℃ 工作環境。
天然橡膠 ， 英語簡稱NR ， 型號代號X1 。 耐高溫 + 85℃ ； 耐低溫-20℃ ； 適用溫度 -20~+85℃ 工作環境。
尼龍 ， 英語簡稱PA ， 型號代號N 。 耐高溫 + 93℃ ； 耐低溫-73℃ ； 適用溫度-30~+93℃ 工作環境。
【 產品結構 】
一、主要零部件材料（Main parts ang materials）
|
零件名稱 |
材料 |
|
閥體 |
不銹鋼、碳鋼、灰鑄鐵、球墨鑄鐵 |
|
閥座 |
橡膠（具體根據介質特性而定） |
|
蝶板 |
不銹鋼 CF8材質 |
|
閥軸 |
不銹鋼 2Cr13材質 |
二、性能規范（ Function and specification ）
|
型號 |
公稱壓力 |
強度試驗壓力 |
密封試驗壓力 |
適用溫度 |
適用介質 |
|
D371X/F |
PN1.0MPa |
1.5 |
1.1 |
≤ 232℃ |
水、液態等 |
|
D371X/F |
PN1.6MPa |
2.4 |
1.8 |
≤ 232℃ |
水、液態等 |

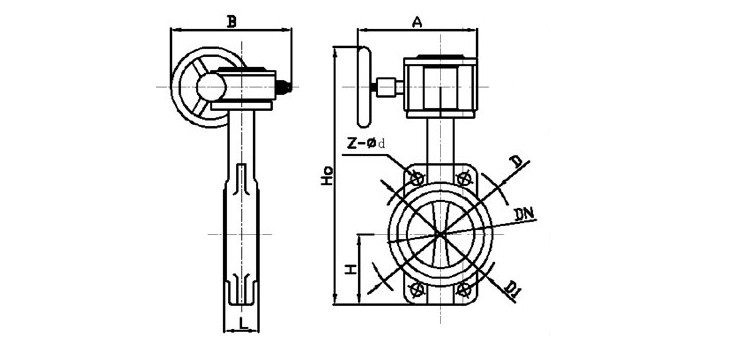

三、外形尺寸與連接尺寸 （Outline and connecting measurement）
|
PN1.00MPa系列 |
||||||
|
公稱通徑 |
尺寸（mm） |
|||||
|
DN(mm) |
L |
D |
D1 |
H |
H1 |
Z-Φd |
|
50 |
43 |
102 |
125 |
490 |
90 |
4-Φ18 |
|
65 |
46 |
122 |
145 |
510 |
95 |
4-Φ18 |
|
80 |
49 |
133 |
160 |
535 |
105 |
8-Φ18 |
|
100 |
56 |
158 |
180 |
570 |
115 |
8-Φ18 |
|
125 |
64 |
184 |
210 |
600 |
125 |
8-Φ18 |
|
150 |
70 |
212 |
240 |
660 |
150 |
8-Φ22 |
|
200 |
71 |
268 |
295 |
780 |
192 |
8-Φ22 |
|
250 |
76 |
320 |
350 |
860 |
220 |
12-Φ22 |
|
300 |
83 |
370 |
400 |
920 |
250 |
12-Φ22 |
|
350 |
92 |
420 |
460 |
1170 |
300 |
16-Φ22 |
|
400 |
102 |
480 |
515 |
1230 |
340 |
16-Φ26 |
|
450 |
114 |
535 |
565 |
1300 |
370 |
20-Φ26 |
|
500 |
127 |
585 |
620 |
1380 |
395 |
20-Φ26 |
|
600 |
154 |
685 |
725 |
1500 |
440 |
20-Φ30 |
|
700 |
165 |
80 |
840 |
1650 |
500 |
24-Φ30 |
|
800 |
190 |
905 |
950 |
1840 |
560 |
24-Φ33 |
|
900 |
203 |
1005 |
1050 |
2080 |
600 |
28-Φ33 |
|
1000 |
216 |
1110 |
1160 |
2350 |
670 |
28-Φ36 |
|
1200 |
254 |
1330 |
1380 |
2680 |
800 |
32-Φ39 |
|
1400 |
390 |
1530 |
1590 |
* |
* |
36-Φ42 |
|
1600 |
440 |
1750 |
1820 |
* |
* |
40-Φ48 |
|
1800 |
490 |
1950 |
2020 |
* |
* |
44-Φ48 |
|
2000 |
540 |
2160 |
2230 |
* |
* |
48-Φ48 |
|
PN1.60MPa系列 |
||||||
|
公稱通徑 |
尺寸（mm） |
|||||
|
DN(mm) |
L |
D |
D1 |
H |
H1 |
Z-Φd |
|
50 |
43 |
102 |
125 |
490 |
98 |
4-Φ18 |
|
65 |
46 |
122 |
145 |
510 |
100 |
4-Φ18 |
|
80 |
49 |
133 |
160 |
535 |
105 |
8-Φ18 |
|
100 |
56 |
158 |
180 |
570 |
122 |
8-Φ18 |
|
125 |
64 |
184 |
210 |
600 |
142 |
8-Φ18 |
|
150 |
70 |
212 |
240 |
660 |
157 |
8-Φ22 |
|
200 |
71 |
268 |
295 |
780 |
192 |
12-Φ22 |
|
250 |
76 |
320 |
335 |
890 |
220 |
12-Φ22 |
|
300 |
83 |
370 |
410 |
950 |
250 |
12-Φ26 |
|
350 |
92 |
430 |
470 |
1200 |
325 |
16-Φ26 |
|
400 |
102 |
480 |
525 |
1280 |
350 |
16-Φ30 |
|
450 |
114 |
545 |
585 |
1360 |
390 |
20-Φ30 |
|
500 |
127 |
610 |
650 |
1450 |
410 |
20-Φ33 |
|
600 |
154 |
720 |
770 |
1580 |
460 |
20-Φ36 |
|
700 |
165 |
800 |
840 |
1750 |
525 |
24-Φ36 |
|
800 |
190 |
905 |
950 |
1920 |
600 |
24-Φ39 |
|
900 |
203 |
1005 |
1050 |
2150 |
650 |
28-Φ39 |
|
1000 |
216 |
1110 |
1170 |
2410 |
720 |
28-Φ42 |
|
1200 |
254 |
1330 |
1390 |
2750 |
850 |
32-Φ48 |
|
1400 |
390 |
1530 |
1590 |
* |
* |
36-Φ48 |
|
1600 |
440 |
1750 |
1820 |
* |
* |
40-Φ56 |
|
1800 |
490 |
1950 |
2020 |
* |
* |
44-Φ56 |
|
2000 |
540 |
2160 |
2230 |
* |
* |
48-Φ62 |
【備注事項】
以上參數均為參考實際以實時情況咨詢為準！有關 D371X型- 不銹鋼 蝸輪傳動對夾式軟密封蝶閥 （CF8材質） 技術方面及未注明參數請咨詢電話：4008241666；銷售價格咨詢：13307150555.
