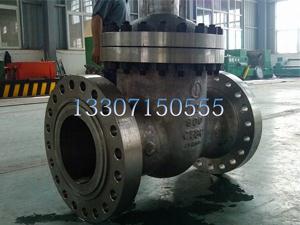

H44H/Y型-旋啟式止回閥（WCB）
H44H/Y型-旋啟式止回閥（WCB）詳細介紹
【應用領域】
旋啟式止回閥適用于公稱壓力PN1.0MPa~ PN 42.0MPa、Class150 LB~Class 2500 LB ；公稱通徑DN15~ DN 1200、NPS1/2 〃 ~48 〃 ；工作溫度－196~540℃的各種管路上 安裝使用 ，用于防止介質倒流。通過選用不同材質WCB 、 CF8M 、 CF3 M、 1Gr5Mo 、 5CrMo1V 等 可于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質 的適用， 主要 應用于 石油、化工、制藥、化肥、電力等 行業的 管路 安裝， 適用于清凈 類 介質不宜用于含有固體顆粒 或 粘度較大的介質。
【產品原理】
旋啟式止回閥 是 采用內裝搖臂旋啟式結構，所有啟閉件都裝于閥體內部不穿透閥體 ， 除了中法蘭部位用密封墊片和密封環 之外 整體 再 沒有外漏點 ，徹底 杜絕閥門外泄的可能 因素。 旋啟式止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定 活動 的自由度， 也具有 適當的微量位置補償 的效果 。旋啟式止回閥的閥瓣繞轉軸作旋轉運動。流體阻力要小于升降式止回閥，它適用于較大口徑的安裝場合。旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種樣式。單瓣旋啟式止回閥一般適用于中等口徑的場合；大口徑管路選用單瓣旋啟式止回閥時，為減少水錘壓力采用能緩閉止回閥；雙瓣旋啟式止回閥適用于大中口徑管路；對夾雙瓣旋啟式止回閥結構小、重量輕是一種發展較快的止回閥；多瓣旋啟式止回閥適用于大口徑管路。旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。旋啟式止回閥的閥瓣呈圓盤狀， 閥瓣 繞閥座通道的轉軸作旋轉運動 。 因閥內通道成流線形流動阻力比升降式止回閥小 些， 用于低流速和流動不常變化的大口徑 管道 場合但不宜用于脈動流 介質 ，其密封性能不及升降式。
旋啟式止回閥有一介鉸鏈機構還有一個像門一樣的閥瓣自由地靠在傾斜的閥座表面上。為了確保閥瓣每次 閉合 都能到達閥座面的合適位置，閥瓣設計 有 鉸鏈機構，以便閥瓣具有足夠有旋啟空間并使閥瓣真正全面的與閥座接觸。閥瓣可以全部用金屬制成，也可以在金屬上鑲嵌皮革、橡膠、或者采用合成覆蓋面 等非金屬材料密封面 ，這取決于使用性能的要求。旋啟式止回閥在完全 開啟 的狀況下，流體壓力幾乎不受阻礙因此通過閥門的壓力相對較小。
【安裝注意】
安裝止回閥時，應注意介質流動方向使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動 ； 底閥應安裝在水泵吸水管路的底端。
止回閥關閉時，會在管路中產生水錘壓力 作用 ，嚴重時會 發生 導致閥門、管路或設備的損壞 的故障 ， 要 尤其對 大口徑管道 或高壓 管道的 選用高度注意。
【產品特征】
1、 大口徑的止回閥 閥蓋 設計有吊環方便起吊 裝卸 。
2、 栓接閥蓋，中法蘭墊片的 種類形式 可根據壓力等級的不同進行選擇 。
3、 C lass 600 LB壓力 的止回閥可采用壓力自緊密封結構 原理。
4、 閥瓣 具有 限位裝置，防止閥瓣打開位置過高而無法 閉合 。
5、閥瓣的 實心銷軸安裝精確， 剛性硬度較高 保證了閥門的 應用 性能和使用壽命 。
6、 搖桿具有足夠的強度，關閉時有足夠的自由度以利于閥瓣關閉。
7、 閥瓣具有足夠的強度和 硬度 ，閥瓣密封面可根據用戶 需求 堆焊金屬材料或鑲嵌非金屬材料。
8、產品按照國家標準GB/T12236設計制造，結構合理，密封可靠，性能優良。
9、閥瓣、閥座密封面采用鐵基合金或司太立鉆基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
10、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要和用戶要求。
11、閥體材質品品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質的工況。
12、閥瓣圍繞閥座外的銷軸旋轉，減少關閉時發生猛烈沖擊。
13、銷軸和閥瓣連接采用內裝式結構，不存在外漏點，使用更可靠。
【常見故障】
1、 閥瓣打碎引 ； 起閥瓣打碎的原因是止回閥前后介質壓力處于接近平衡而又互相“拉鋸”的狀態，閥瓣經常與閥座拍打，某些脆性 材質 （如鑄鐵、黃銅等）做成的閥瓣就 會容易 打碎。采用閥瓣為韌性材料的止回閥 是預防的較佳選擇 。
2、 介質倒流 ； 介質倒流的原因有密封面破壞 、 夾入雜質 等因素 。修復密封面和清洗雜質就能 有效的 防止 介質 倒流。
【產品結構】
一、主要零件材料（Main parts and materials）
|
零件名稱 |
材料牌號 |
|||
|
閥體 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥蓋 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥瓣 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
搖桿 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥座 |
25# |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
銷軸 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
密封環/墊片 |
25#/包覆墊 |
25#/包覆墊 |
1Cr18Ni9Ti/包覆墊 |
1Cr18Ni12Mo2Ti/包覆墊 |
二、主要 性能規范（The main technical date）
|
型號 |
H44H-16C |
H44H-25C |
H44H-40C |
H44H-63C |
H44H-100C |
H44H-160C |
|
|
公稱壓力 （PN） |
16 |
25 |
40 |
63 |
100 |
160 |
|
|
試驗壓力 （MPa） |
強度 |
2.4 |
3.8 |
6.0 |
9.45 |
15.0 |
24.0 |
|
密封 |
1.8 |
2.8 |
4.4 |
6.93 |
11.0 |
17.8 |
|
|
適用溫度 （℃） |
灰鑄鐵（HT200）≤200℃；球墨鑄鐵（QT4500）≤350℃；鑄鋼（WCB）≤425℃；鉻鉬鋼（WC6）≤550℃ |
||||||
|
適用介質 |
有腐蝕性介質；適用于硝酸類管路上做啟閉用。 |
||||||

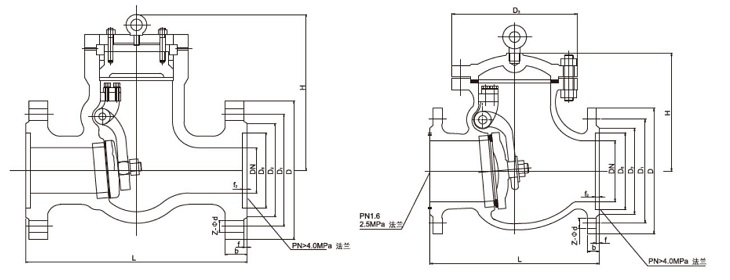

三、外形尺寸及連接尺寸（Outline and connecting measurement）:
|
H44H-16C |
|||||||||
|
公稱通徑 Nominal |
尺寸（Measurement） 單位：（mm） |
參考重量 Reference Weight |
|||||||
|
L |
D |
D1 |
D2 |
d |
n*d |
Th |
H |
||
|
DN50 |
230 |
165 |
125 |
99 |
20 |
4*Φ18 |
4*M16 |
165 |
13.00Kg |
|
DN65 |
290 |
185 |
145 |
118 |
20 |
4*Φ18 |
4*M16 |
175 |
20.70Kg |
|
DN80 |
310 |
200 |
160 |
132 |
20 |
8*Φ18 |
8*M16 |
190 |
26.60Kg |
|
DN100 |
350 |
220 |
180 |
156 |
22 |
8*Φ18 |
8*M16 |
225 |
40.35Kg |
|
DN125 |
400 |
250 |
210 |
184 |
22 |
8*Φ18 |
8*M16 |
240 |
64.25Kg |
|
DN150 |
480 |
285 |
240 |
211 |
24 |
8*Φ22 |
8*M20 |
285 |
97.00Kg |
|
DN200 |
600 |
340 |
295 |
266 |
24 |
12*Φ22 |
12*M20 |
365 |
131.00Kg |
|
DN250 |
730 |
405 |
355 |
319 |
26 |
12*Φ26 |
12*M24 |
395 |
- |
|
DN300 |
698 |
460 |
410 |
370 |
28 |
12*Φ26 |
12*M24 |
435 |
- |
|
DN350 |
787 |
520 |
470 |
429 |
30 |
16*Φ26 |
16*M24 |
490 |
- |
|
DN400 |
914 |
580 |
525 |
480 |
32 |
16*Φ30 |
16*M27 |
520 |
- |
|
DN450 |
978 |
640 |
585 |
548 |
34 |
20*Φ30 |
20*M27 |
550 |
- |
|
DN500 |
978 |
715 |
650 |
609 |
36 |
20*Φ33 |
20*M30 |
570 |
- |
|
DN600 |
1295 |
840 |
770 |
720 |
38 |
20*Φ36 |
20*M33 |
600 |
- |
|
H44H-25C （DN50~DN150規格使用PN4.0MPa法蘭尺寸） |
|||||||||
|
公稱通徑 Nominal |
尺寸（Measurement） 單位：（mm） |
參考重量 Reference Weight |
|||||||
|
L |
D |
D1 |
D2 |
d |
n*d |
Th |
H |
||
|
DN200 |
600 |
360 |
310 |
274 |
30 |
12*Φ26 |
12*M24 |
365 |
- |
|
DN250 |
730 |
425 |
370 |
330 |
32 |
12*Φ30 |
12*M27 |
395 |
- |
|
DN300 |
711 |
485 |
430 |
389 |
34 |
16*Φ30 |
16*M27 |
435 |
- |
|
DN350 |
838 |
555 |
490 |
448 |
38 |
16*Φ33 |
16*M30 |
490 |
- |
|
DN400 |
864 |
620 |
550 |
503 |
40 |
16*Φ36 |
16*M33 |
520 |
- |
|
DN450 |
978 |
670 |
600 |
548 |
46 |
20*Φ36 |
20*M33 |
550 |
- |
|
DN500 |
1016 |
730 |
660 |
609 |
48 |
20*Φ36 |
20*M33 |
570 |
- |
|
DN600 |
1346 |
845 |
770 |
720 |
58 |
20*Φ39 |
20*M36 |
600 |
- |
【備注事項】
以上參數均為參考實際以實時情況咨詢為準！有關 旋啟式止回閥 技術方面及未注明參數請咨詢電話：4008241666；銷售價格咨詢：13307150555.
